esp8266-ws2812氛围灯

硬件及硬件接线图

硬件列表:

ESP8266 NodeMCU

WS2812灯带

杜邦线(母对公)3条

接线图

Arduino 配置

1. 搭建 ESP8266 开发环境

1. 下载 Arduino 并安装，下载地址：https://www.arduino.cc/en/Main/Software ;

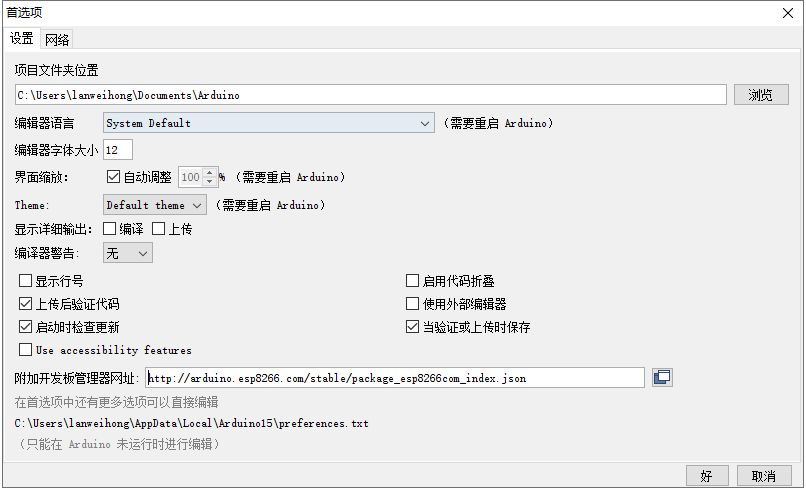

2. 打开 Arduino ，单击菜单栏的 文件 -> 首选项 ，在 “附加开发板管理器网址” 中输入 “http://arduino.esp8266.com/stable/package_esp8266com_index.json" ；

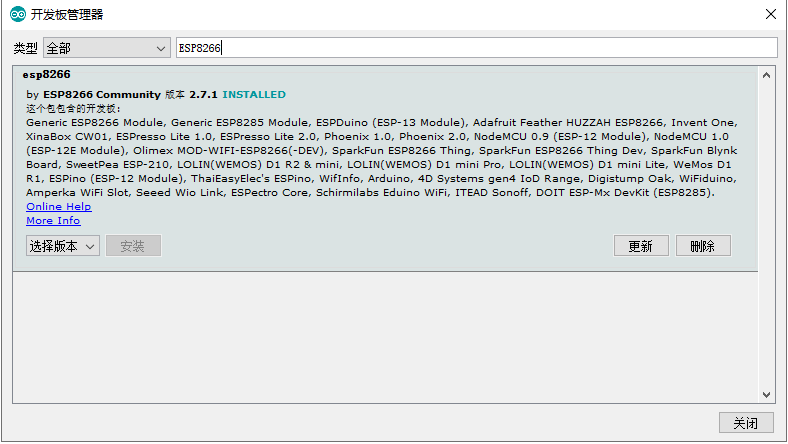

3. 单击菜单栏的的 工具 -> 开发板 -> 开发板管理器 ，在搜索框中输入 “ESP8266“ ，选择版本后安装；



2. 安装 blinker Arduino 库

1. 点击 下载blinker Arduino库 ；

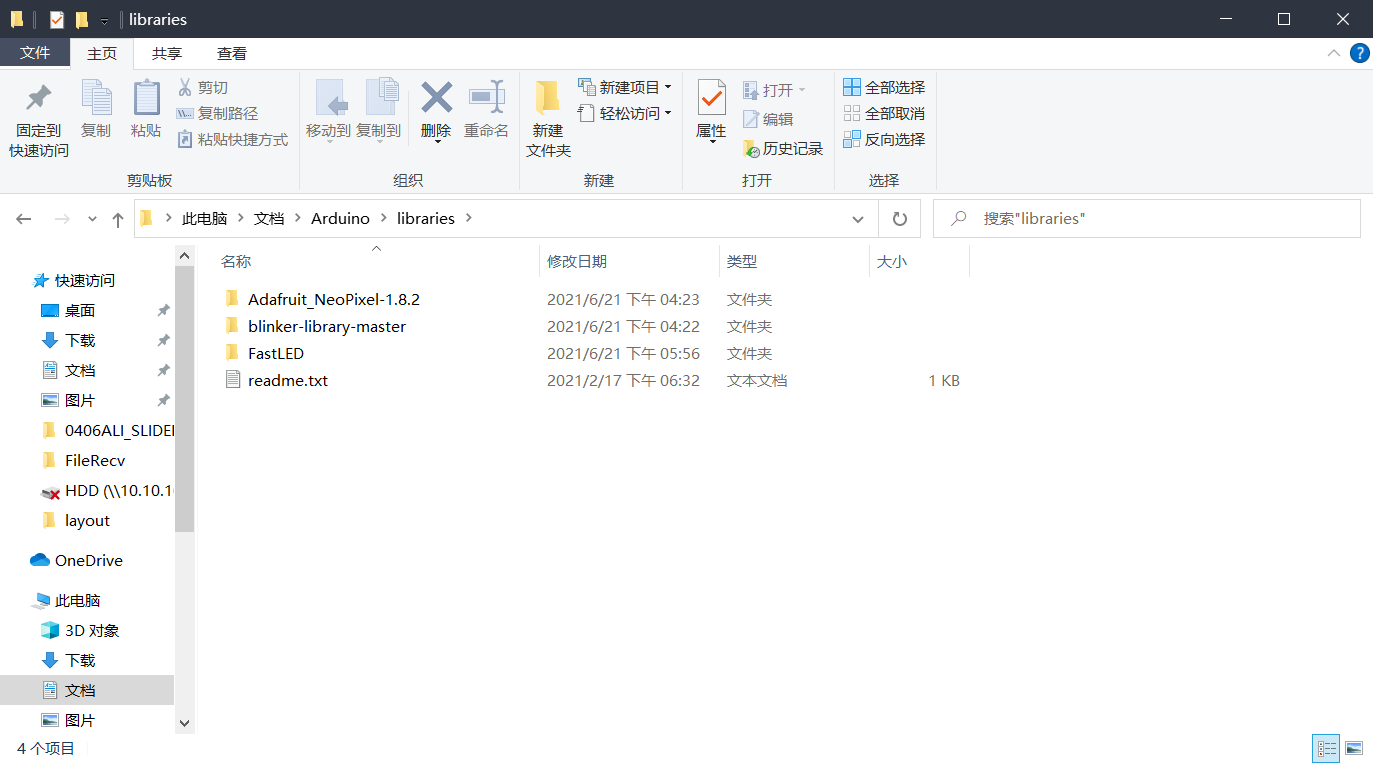

2. 将下载好的blinker库解压到 我的电脑 > 文档 > Arduino > libraries 文件夹中；

3. 安装 Adafruit_NeoPixel 库

1. Github地址：Releases page；

2. 将下载好的Adafruit NeoPixel库解压到 我的电脑 > 文档 > Arduino > libraries 文件夹中；

4. 安装 FASTLED库

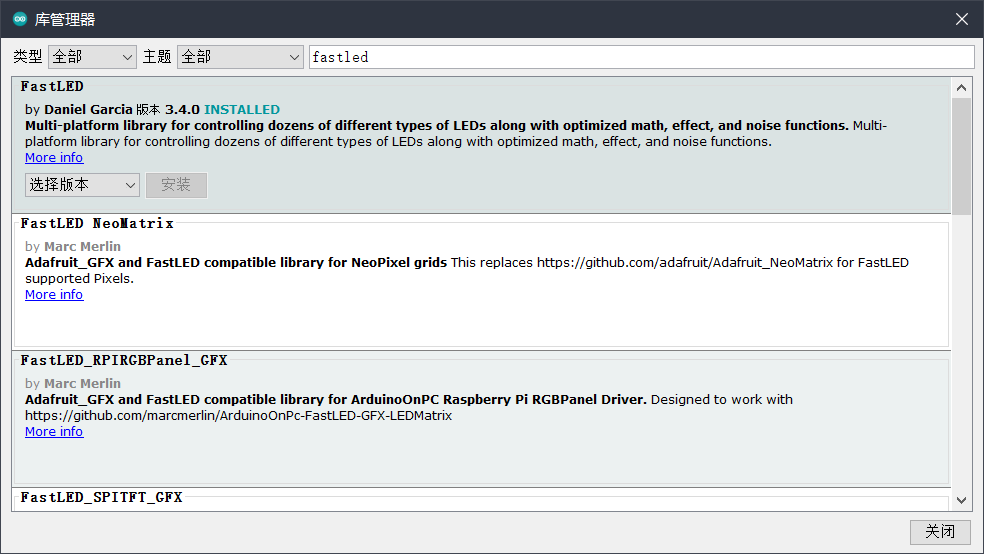

1. 项目>加载库>管理库>fastled安装

5.在App中添加设备，获取 Secret Key

1. 进入点灯 blinkerApp，点击右上角的 “**+**“ 号，然后选择 添加设备；
2. 点击选择 Arduino > WiFi接入；
3. 选择要接入的服务商，选阿里云;
4. 复制申请到的 Secret Key；

6.编码

打开 Arduino ，使用以下代码；

代码链接

修改源码中 auth[] 的值为在App中获取到的 Secret Key ，修改ssid[] 的值为WiFi 名称，修改pswd[] 的值为WiFi 密码，其他配置可根据自身条件设置。

7.上传至 ESP8266

修改源码相关配置后，单击 Arduino 的 上传 按钮上传代码至 ESP8266；

8.设备配置

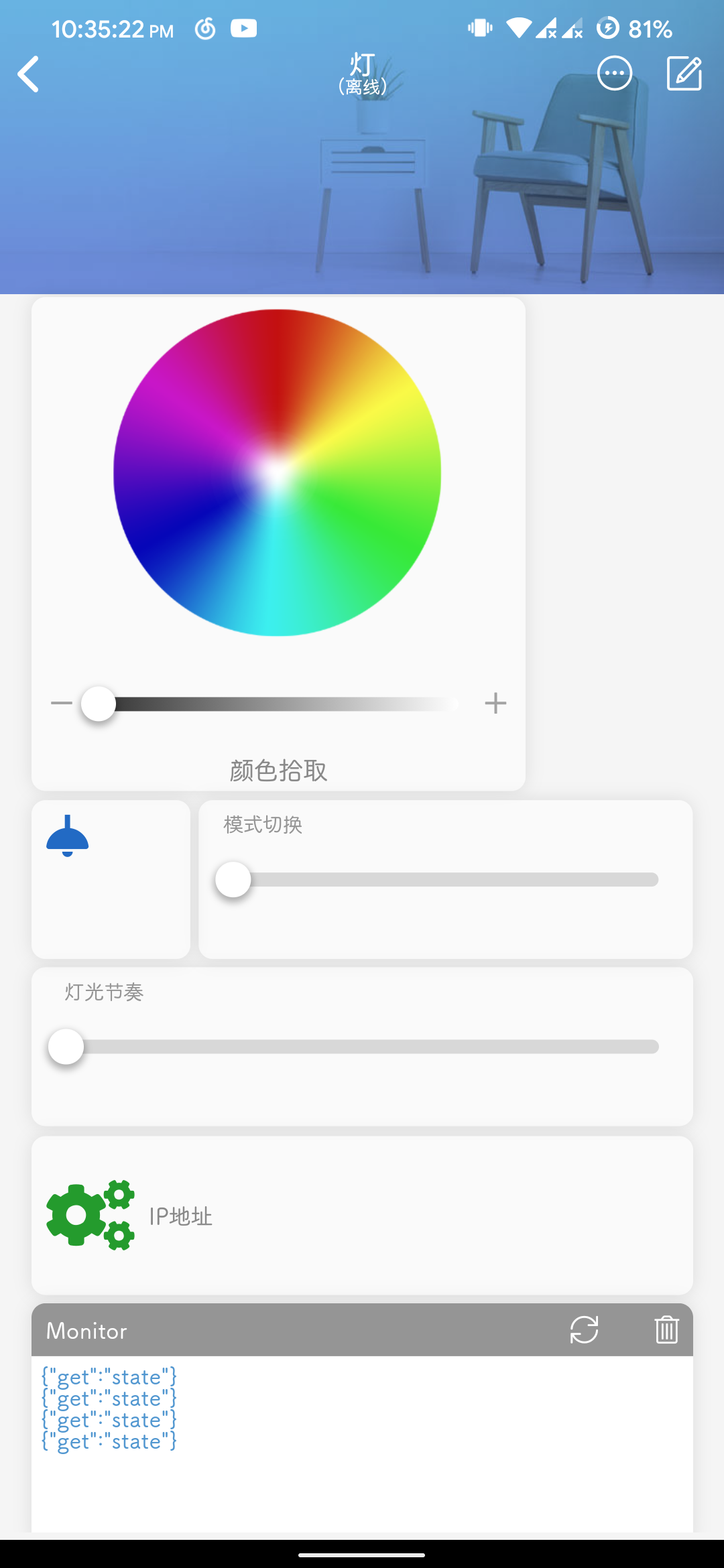

1. 打开 点灯 blinker App 主页，可看到设备已在线，点击设备进入配置页面；

2. 点击设备 编辑 按钮；

3. 点击页右上方三点>界面配置>将压缩包内txt配置文件复制到配置文件即可;
